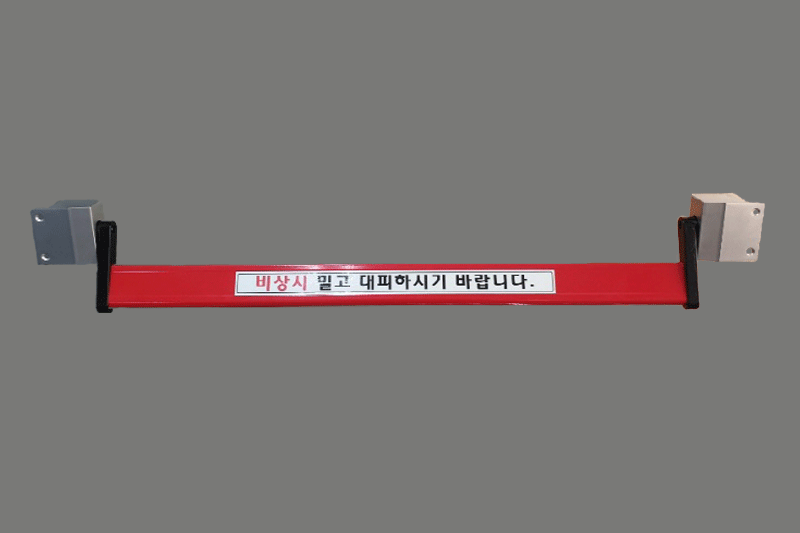

PANIC DEVICE ASS'Y (BYSD01/PUSH TYPE)
가동문의 좌,우측에 장착되며, 선로측에서 PANIC BAR를 누르면, 구동부의 MOTOR가 기동하여 가동문을 개방한다.
- 특허등록 제 10-2063609호
- 2개의 마이크로 스위치 구성
- 바의 눌림(회전) 각도 : 21deg
- 가동문의 폭에 맞추어 PANIC BAR 공급

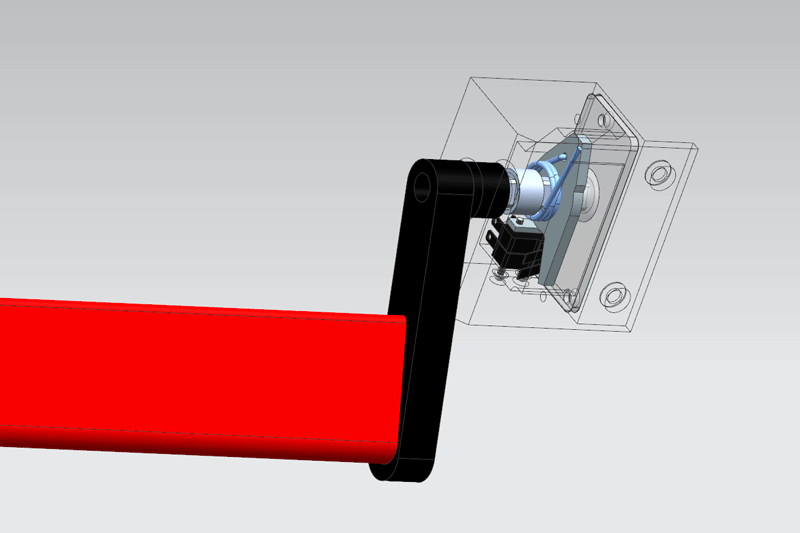

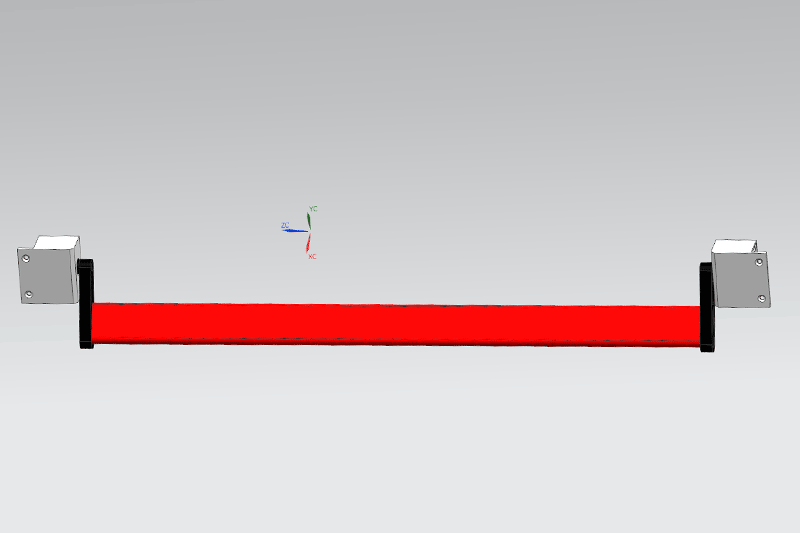

<도면>
<표>
|
1 |
Contact Rating.. |
3A 125VAC |
|
2 |
Contact Resistance.. |
Max. 100Mw |
|
3 |
Insulation Resistance.. |
Min. 1,000mΩ (500VDC) |
|
4 |
Dielectric Strength.. |
1,000VAC (50 – 60Hz) |
|
5 |
Operating Temperature.. |
0 - 65℃ |
|
6 |
Vibration.. |
10 – 50Hz, Disp. 0.75mm |
|
7 |
Electrical Service Life.. |
Min. 10,000 operation |
|
8 |
Electrical Operating Frequency.. |
10 – 30 operation per min. |
|
9 |
Mechanical Service Life.. |
Min. 1,000,000 operation |
|
10 |
Mechanical Operating Frequency.. |
120 operation per min. |
